Thiết bị sơn bột

    Dữ liệu kỹ thuật các mẫu OptiFlex Pro

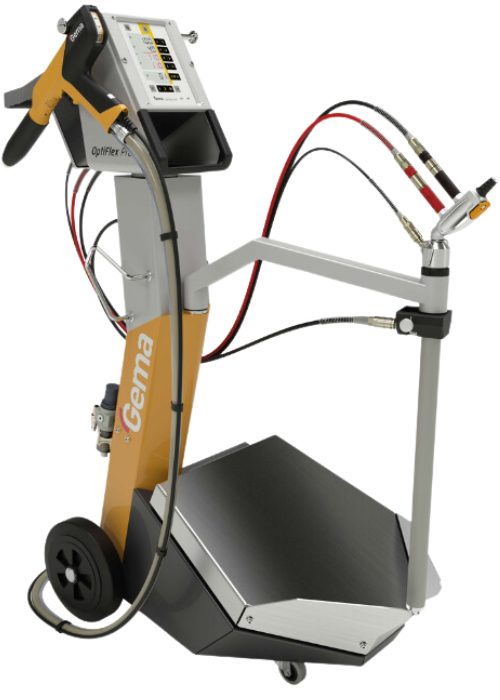

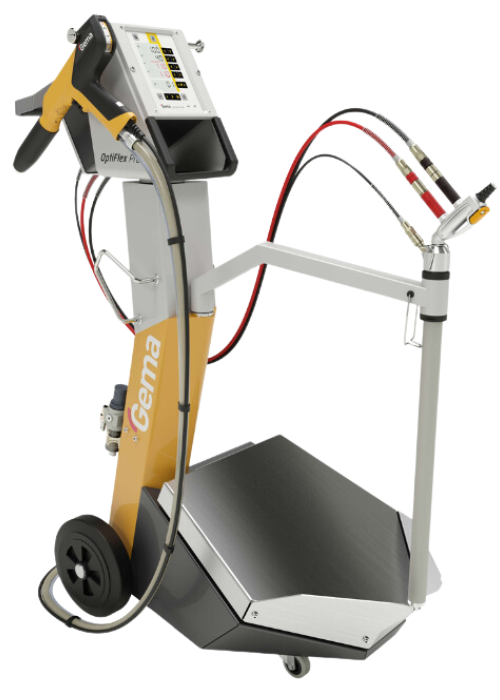

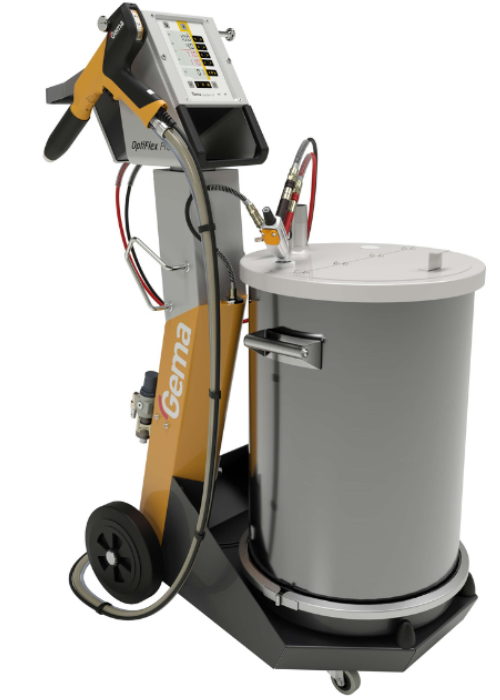

    OptiFlex ® Pro BOptiFlex ® Pro QOptiFlex ® Pro FOptiFlex® Pro S



    Dữ liệu điện
    Điện áp đầu vào định mức100-240 VAC100-240 VAC100-240 VAC100-240 VAC
    Tần số50-60 Hz50-60 Hz50-60 Hz50-60 Hz
    Phạm vi nhiệt độ5°C to +40°C

    +41°F to +104°C

    5°C to +40°C

    +41°F to +104°C

    5°C to +40°C

    +41°F to +104°C

    5°C to +40°C

    +41°F to +104°C



    Dữ liệu khí nén
    Áp suất đầu vào tối đa của thiết bị thủ công
    Áp suất đầu vào OptiStar
    10 bar / 145 psi



    5,5 bar / 80 psi

    10 bar / 145 psi



    5,5 bar / 80 psi

    10 bar / 145 psi



    5,5 bar / 80 psi

    10 bar / 145 psi



    5,5 bar / 80 psi

    Hàm lượng hơi nước tối đa trong khí nén

    Hàm lượng hơi dầu tối đa trong khí nén

    1,3 g/m³



    0,1 mg/m³

    1,3 g/m³



    0,1 mg/m³

    1,3 g/m³



    0,1 mg/m³

    1,3 g/m³



    0,1 mg/m³



    Kích thước
    Lượng tiêu thụ khí nén trong vận hành bình thường5,5Nm³/h5,5Nm³/h

    (Trong thời gian ngắn trong chu kỳ làm sạch: 30 Nm³/h

    7,5Nm³/h5,5Nm³/h
    Thể tích phễu50l18l

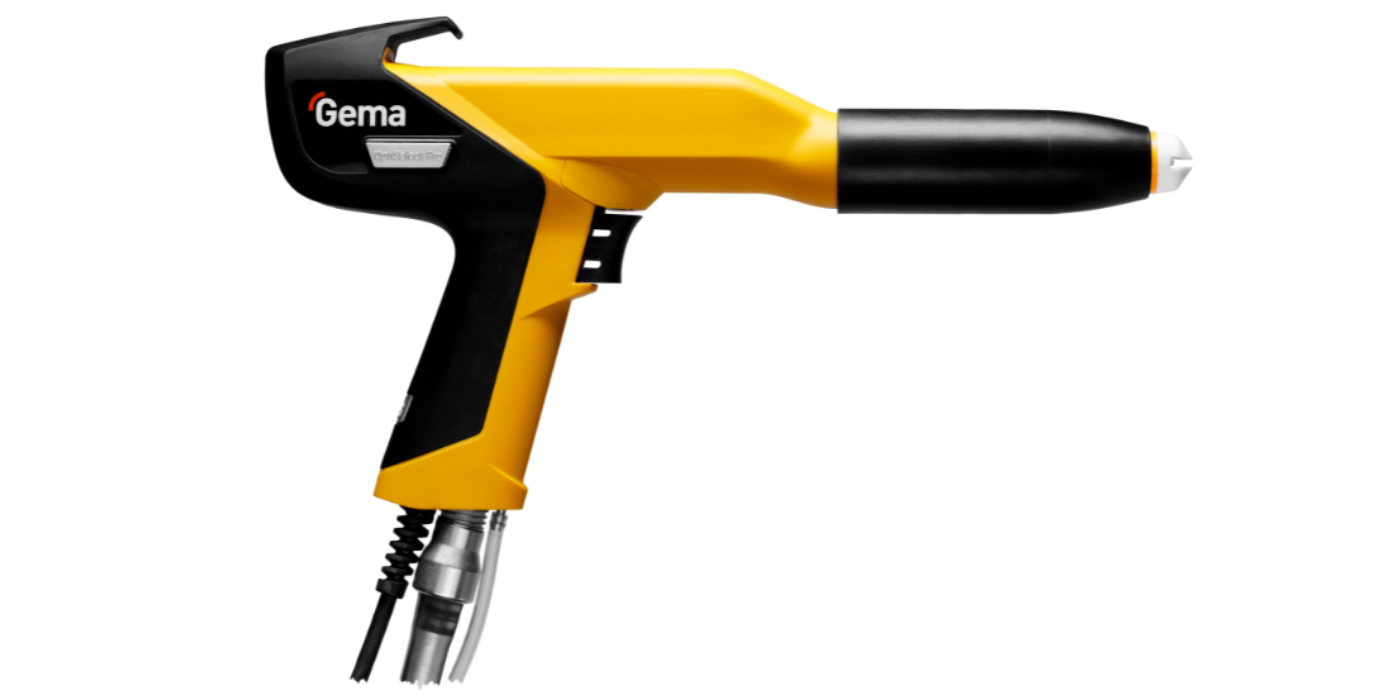

    OptiSelect ®Pro

    Type GM04

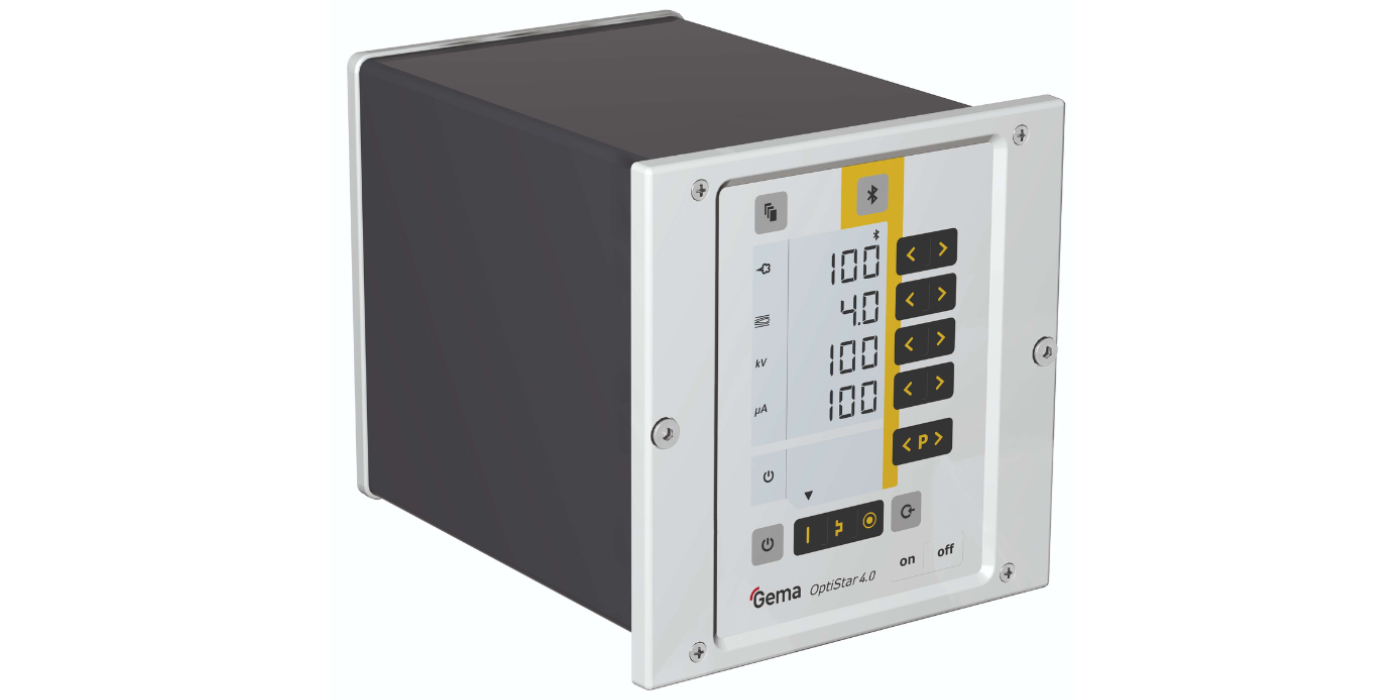

    OptiStar®
    Type CG21

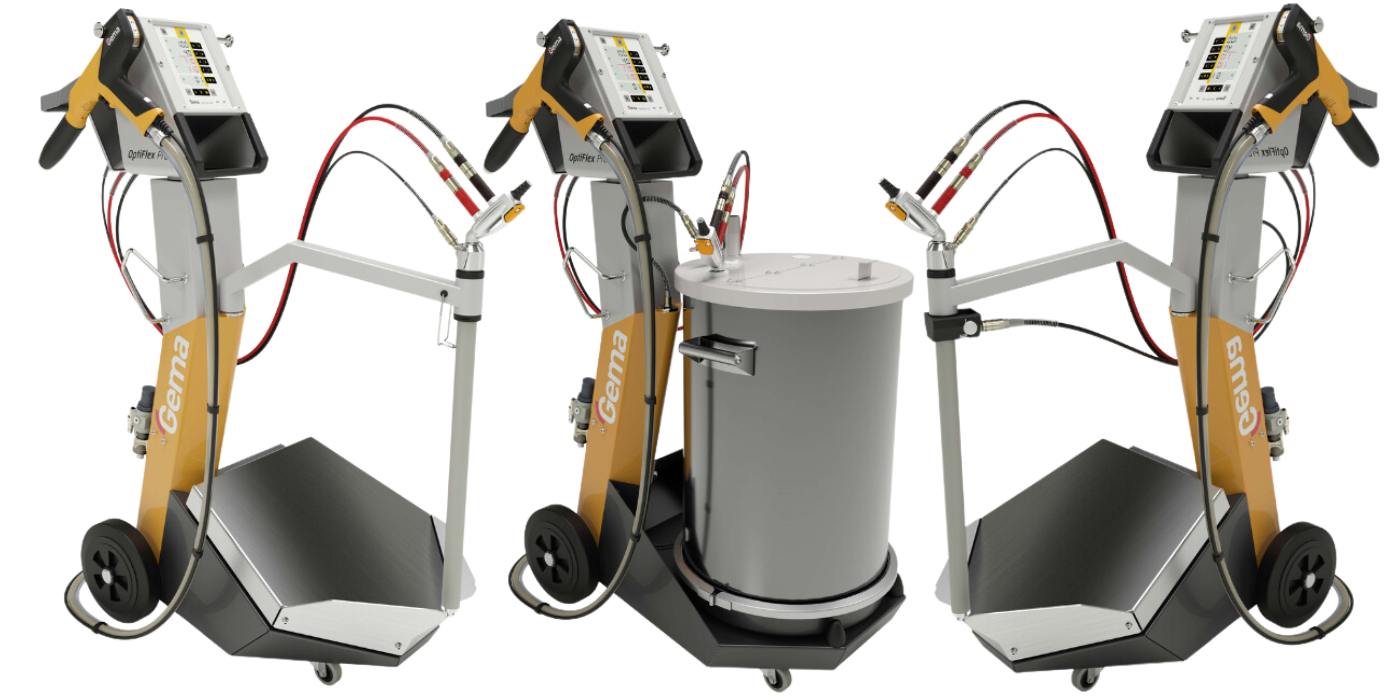

    OptiFlex ®Pro Thiết bị sơn phủ thủ công



    Phê duyệt
    0102 II 2 D

    PTB 19 ATEX 5001

    0102 II 3 (2)  D

    PTB 19 ATEX 5001

    II 3 D IP54 120 °C









    OptiFlex ®Pro LOptiFlex ®Pro W



    Đối với lô nhỏGiải pháp đa năng

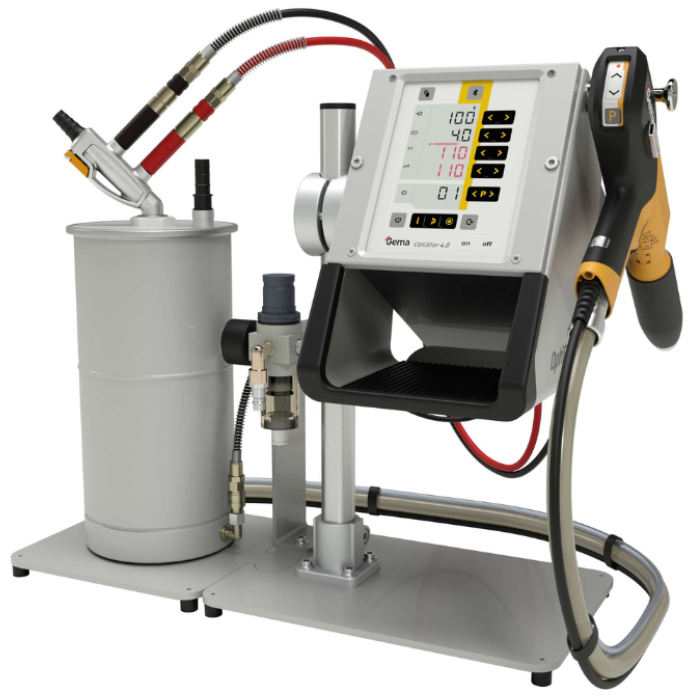

    Bạn có thực hiện các ứng dụng phòng thí nghiệm hoặc kiểm tra chất lượng không? Thiết bị OptiFlex Pro L là giải pháp hoàn hảo cho việc sử dụng trong phòng thí nghiệm và kiểm soát chất lượng.



    • Phễu bột dạng tầng sôi
    • Thể tích phễu 4 lít
    • Phễu bột có thể tháo rời
    • Dễ dàng vệ sinh

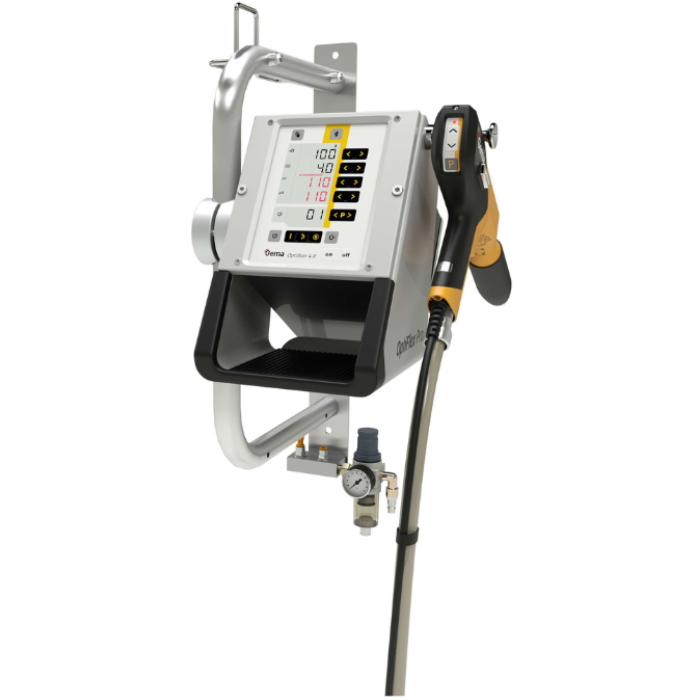

    Để nâng cấp, lắp đặt trên vách buồng phun sơn hoặc tại địa điểm sản xuất của bạn: OptiFlex Pro W có thể được tích hợp vào bất kỳ môi trường hiện có nào.





    • Giá đỡ của nó có thể được gắn trên bất kỳ buồng phun bột nào.
    • Lấy bột từ phễu bột dạng tầng sôi hoặc hộp bột gốc





    OptiFlex ®Pro COptiFlex ®Pro CF



    Dùng cho phòng thí nghiệmDùng cho phòng thí nghiệm

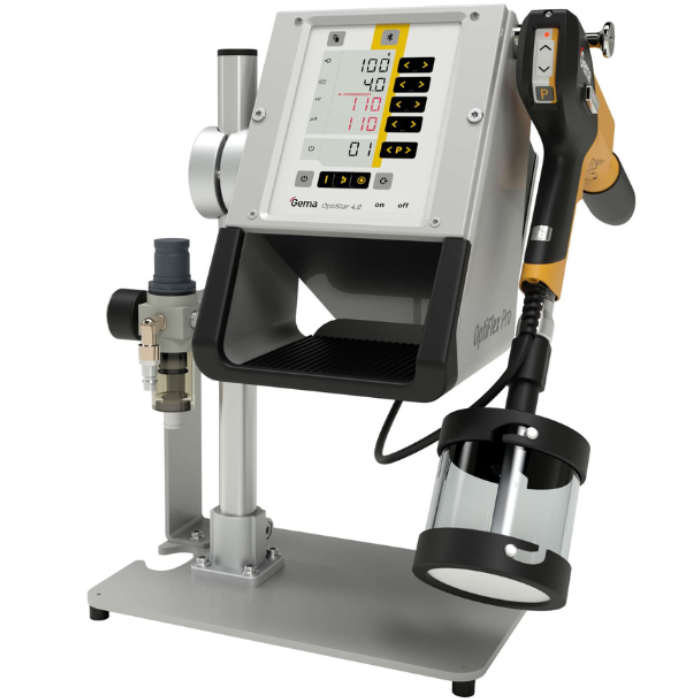

    Bạn có muốn sơn phủ các lô nhỏ hoặc mẫu thử không? Giải pháp dành cho bạn là OptiFlex Pro C với cốc ứng dụng tự tạo dòng chảy.



    • Phù hợp hoàn hảo cho các lượng bột nhỏ
    • Cốc ứng dụng tự tạo dòng chảy (tùy chọn 150 ml hoặc 500 ml)
    • Xử lý lượng bột từ 20 đến 250 g/phút
    • Cốc ứng dụng có thể dễ dàng kết hợp với mọi thiết bị sơn phủ

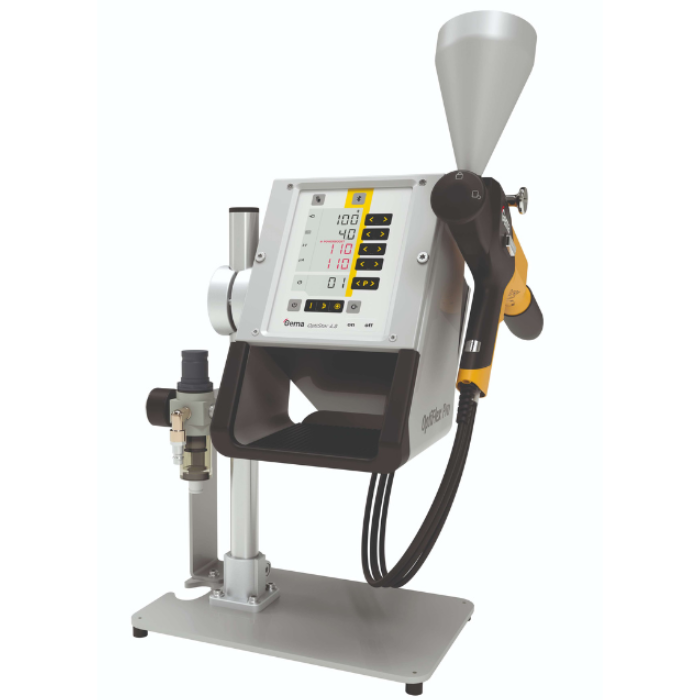

    Bạn muốn sơn phủ các lô nhỏ hoặc mẫu thử? OptiFlex Pro CF với cốc phễu là giải pháp hoàn hảo cho bạn.



    • Phù hợp hoàn hảo cho các lượng bột nhỏ
    • Kết quả sơn phủ có thể tái lập
    • Thay đổi màu sắc đơn giản và đáng tin cậy trong 20 giây
    • Kiểm tra trực quan tất cả các bộ phận vận chuyển bột
    • Thiết kế công nghiệp bền bỉ và chắc chắn
    • Cốc phễu có thể tháo rời với dung tích 300 ml hoặc 600 ml



    Dữ liệu kỹ thuật

    ZA07/08ZA15
    Tốc độ hành trình0,01-0,6 m/s0,08-0,4 m/s
    Gia tốc0,1-2,0 m/s²0,1-1,5 m/s²
    Khả năng tảiMax. 50kgMax. 100kg
    Hệ thống định vịBộ mã hóa vòng quay tương đối
    Điện áp230 V, 50/60 Hz
    Phạm vi nhiệt độ10°C -+40°C
    Phân vùng3 D (ATEX Zone 22)
    Loại động cơĐộng cơ không đồng bộ ba pha
    Công suất0,75 kW
    Ví dụ kết hợp với 3 trục

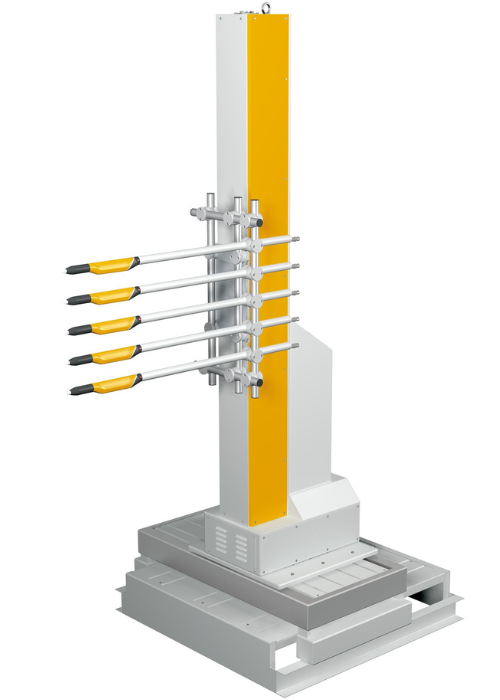

    Bộ chuyển động tịnh tiến131823283338
    ZA07/08
    ZA15
    Tổng chiều cao (A)2.385 mm2.885 mm3.385 mm3.885 mm4.385 mm4.885 mm
    Hành trình điều chỉnh (B)1.300 mm1.800 mm2.300 mm2.800 mm3.300 mm3.800 mm
    Điểm uốn dưới (C)326 mm326 mm326 mm326 mm326 mm326 mm



    Các thành phần hệ thống liên quan

    • MagicControl for ZA07 and ZA15
    • OptiMove control unit for ZA08
    • Automatic gun OptiGun GA03-X



    Tốc độ hành trình0,08-0,6 m/s
    Gia tốc0,1-2,0 m/s²
    Khả năng tảiMax. 25kg
    Điện áp230 V, 50/60 Hz
    Phạm vi nhiệt độ0°C up to +40°C
    Phân vùng3 D (ATEX Zone 22)
    Động cơ đồng bộ400 watt degree of protection

    IP54 insulation class F

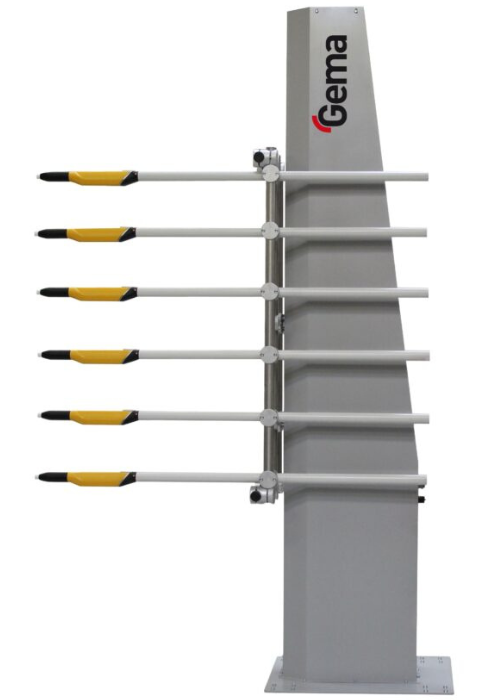

    Bộ chuyển động tịnh tiến ZA10
    Tổng chiều cao (A)2760 mm
    Hành trình có thể điều chỉnh (B)1800 mm
    Điểm đảo chiều dưới (C)265 mm



    Các kiểu lắp đặt

    • Xe đẩy thủ công XT03
    • Lắp đặt trực tiếp trên sàn bê tông (bằng tắc kê)

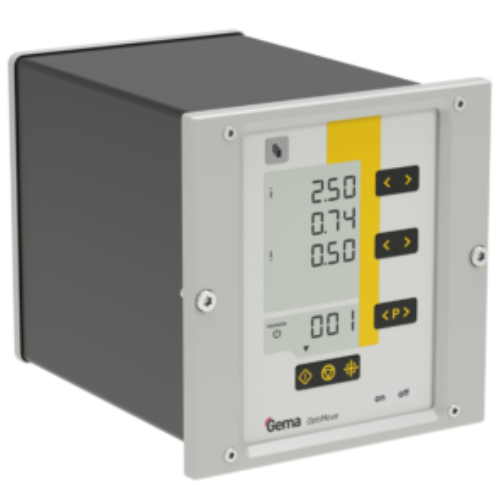

    Bộ điều khiển trục OptiMove CR09
    • Vận hành thân thiện và trực quan
    • Lập trình thông qua bảng điều khiển cảm ứng
    • Có thể lưu trữ đến 255 chương trình
    • Vận hành theo phân đoạn và điều chỉnh hành trình
    • Hiển thị thời gian chu kỳ
    • Có thể tích hợp vào tủ điều khiển AS01/02 hoặc tủ điều khiển độc lập
    Bộ điều khiển trục OptiMove
